Repabad Atlanta Dampfpaneel für Dampfbad

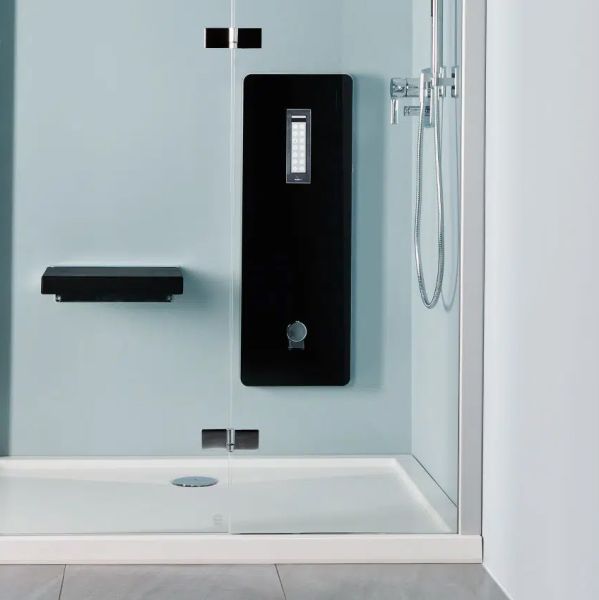

ATLANTA ist eine funktionale zeitlose Wellnessoase auf kleinem Raum.

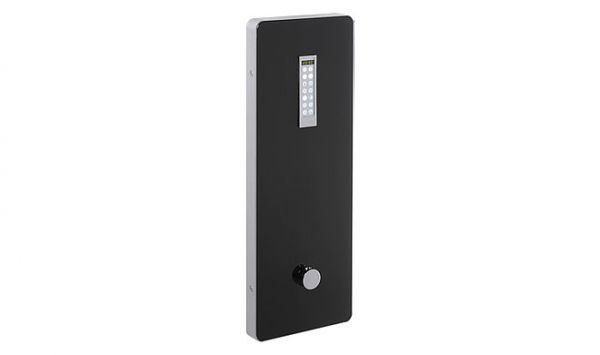

Dampfpaneel bestehend aus:
1 Paneelrahmen (lackiert, Aluoptik) mit Glasaufsatz
1 Taster Vision 3000 (zur Steuerung von Temperatur, Timerfunktion und geeignet für Zubehör wie Licht, Nebeldüsen, Sole, Temperaturregler Sitzheitzung, Aroma- und Farblicht-Therapie, Infrarot)
1 Dampfgenerator DE 800 (4 kW/230 V/20 A Absicherung) bis 3 m² Volumen inkl. Anti-Kalk-Management, Entkalkungsprogramm und Spülautomatik
1 Dampfdüse, Ausrichtung: Dampfstrahl mittig, links oder rechts
1 Temperaturfühler (zur bauseitigen Montage)
1 Packung Aromaessenz-Variationen (7 Probierfläschchen à 50 ml Duft)

Abmessungen: 85 x 30 x 5 cm (H x B x T)

Ausstattungsfarbe: chrom

Zur Montage von Atlanta Dampfpaneel wird eine Wandinstallationseinheit 0028485 zwingend benötigt.

Bauliche Vorraussetzungen
gerade ebene Wand
Boden und Wände eben und durchgehend gefliest und verfugt
Eckfugen an Wand und Boden nach Vorschrift mit Silikon verfugt
alle Leitungen unterputz
maximale lichte Höhe im Dampfbad 220 cm
maximales Volumen  3 m3 (DE 800)

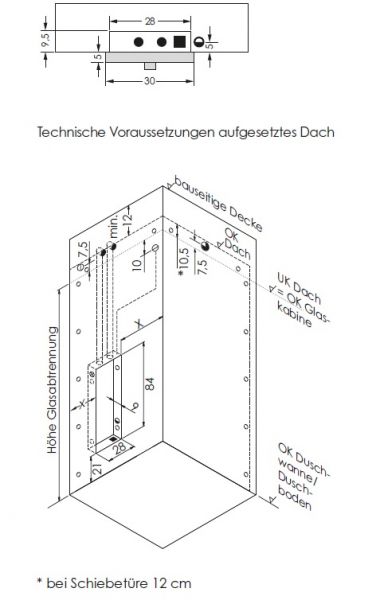

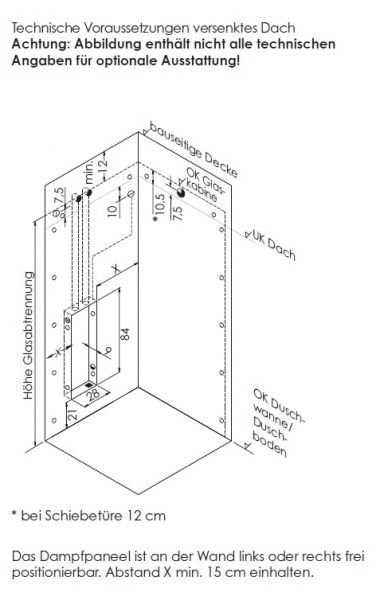

Wandinstallationseinheit für Technik muss zum Verlegen der Wasser- und Stromanschlüsse in der Rohphase unterputz in die Wand eingelassen werden (Vorderkante darf nicht über Fliese überstehen)
Abmessungen: 28 x 9,5 x 83 cm
Unterputzset für Temperaturfühler muss in der Rohphase unterputz in die Wand eingelassen werden
das Dampfpaneel wird ohne Abstand direkt an die Wand montiert
es muss eine ausreichende Isolierung der Wand vorhanden sein, um in angemessener Zeit eine angenehme Temperatur zu erreichen
Außenwände sollten vermieden werden

Die Armatur muss bei diesem Dampfpaneel bauseits gestellt und montiert werden. Bei der Planung und Montage sind die Position der Komponenten (z.B. Sitzposition, Paneelposition, Glaskabine, ...) zu beachten.

Wasseranschlüsse
1/2" Innengewinde, min. 2 bar Fließdruck (1 x kalt)
Abwasser Steckmuffe DN 40

Elektroanschluss

Für das Dampfbad muss ein separater Stromanschluss mit separater Absicherung und separatem Fehlerstromschutzschalter gelegt werden. Der Schutzpotentialausgleich ist entsprechend der nationalen und internationalen Normen und Richtlinien.

DE 800 (Leistung 4 kW/230 V) (Standard)
Versorgungsspannung 230 VAC/50 Hz
separate Absicherung 20 A-B
separater Fehlerstromschutzschalter 2-polig vorgeschrieben: RCD mit I Δ N ≤ 30 mA (Überspannungskategorie III)
separate Anschlussleitung NYM-J 3 x 2,5 mm2 mit 0,5 m freiem Kabelende
